LX10-12J限位開關

　　一、用途

　　1.LX10系列行程開關用于起重機交流50Hz380V直流220V的控制線路中,作為機構行程的終點保護只用,其長期電流為10安培

　　二、技術數據

　　1.行程開關的 額定電流電壓的列別及有技術參數見表1:

　　1.行程開關的開關和頻率不大雨每小時150次.

　　2.形成開關在400/小時的操作頻率下其積習壽命不低于1000000次

　　一、結構概述

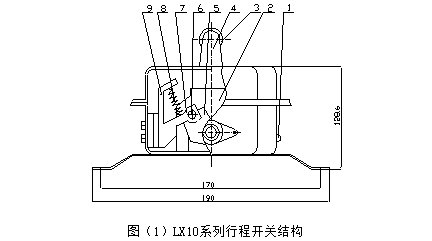

　　1.行程開關的外殼由于防護形式不同,而采用不同材料制作,保護式外殼用鋼管制成,防水式外殼用鑄鐵制成,起結構詳見圖1?

　　1.接地螺釘 2.按觸組 3.操動臂 4.轉軸5.定位件6.滾子7.杠桿8.定位彈簧9.支持件
　　腔內裝有1組接觸組起動觸頭和靜觸頭隨操動臂的轉動帶開關轉軸上的凸輪而實現觸頭開閉,操動臂的定位是借定位件定位彈簧定位杠桿和滾子來實現
